SERIE W

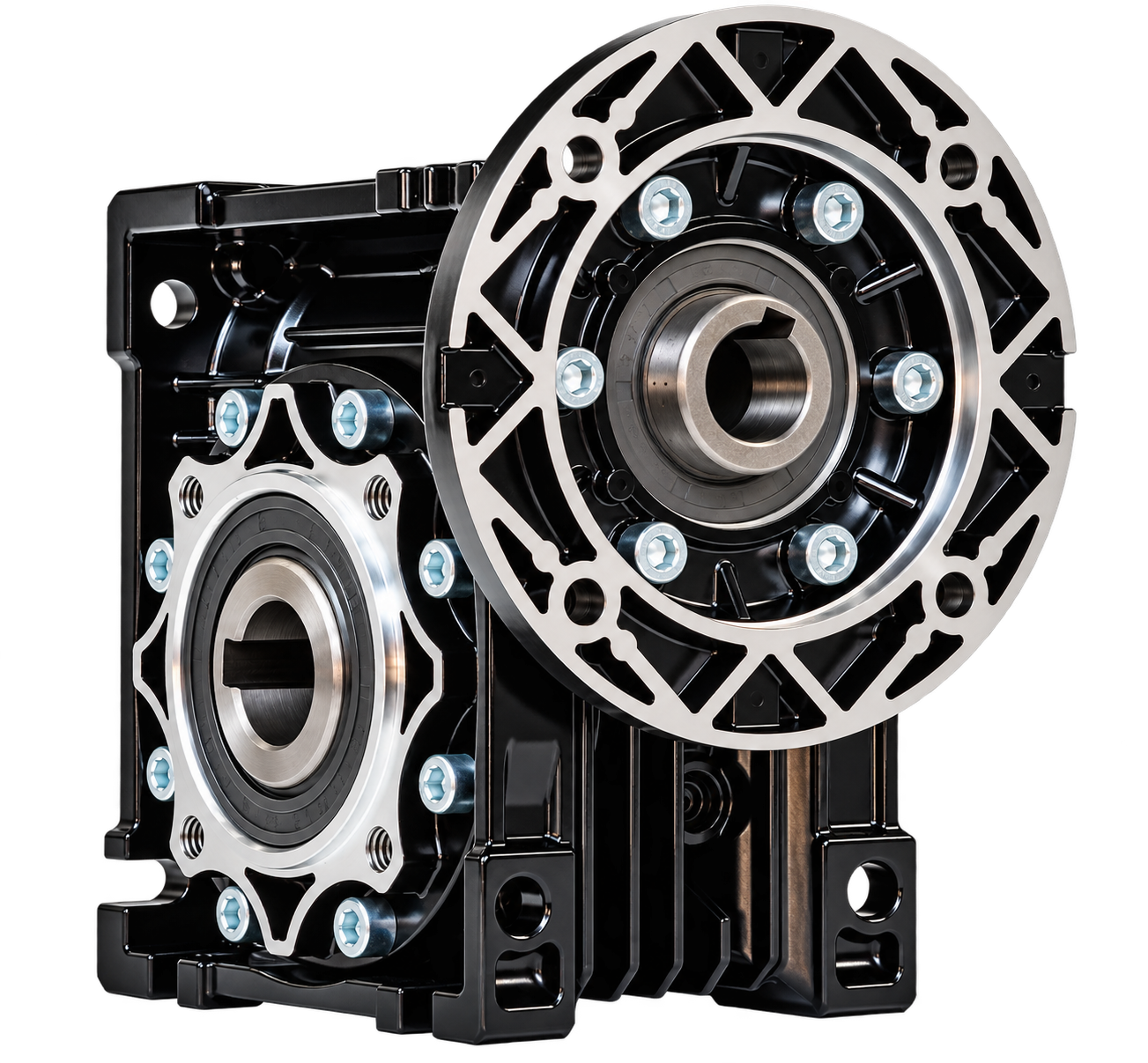

RIDUTTORI A VITE SENZA FINE
PRESTAZIONI E TAGLIE
La tabella riporta, per ogni taglia, le principali caratteristiche tecniche e consente di individuare rapidamente la configurazione più adatta all’applicazione.

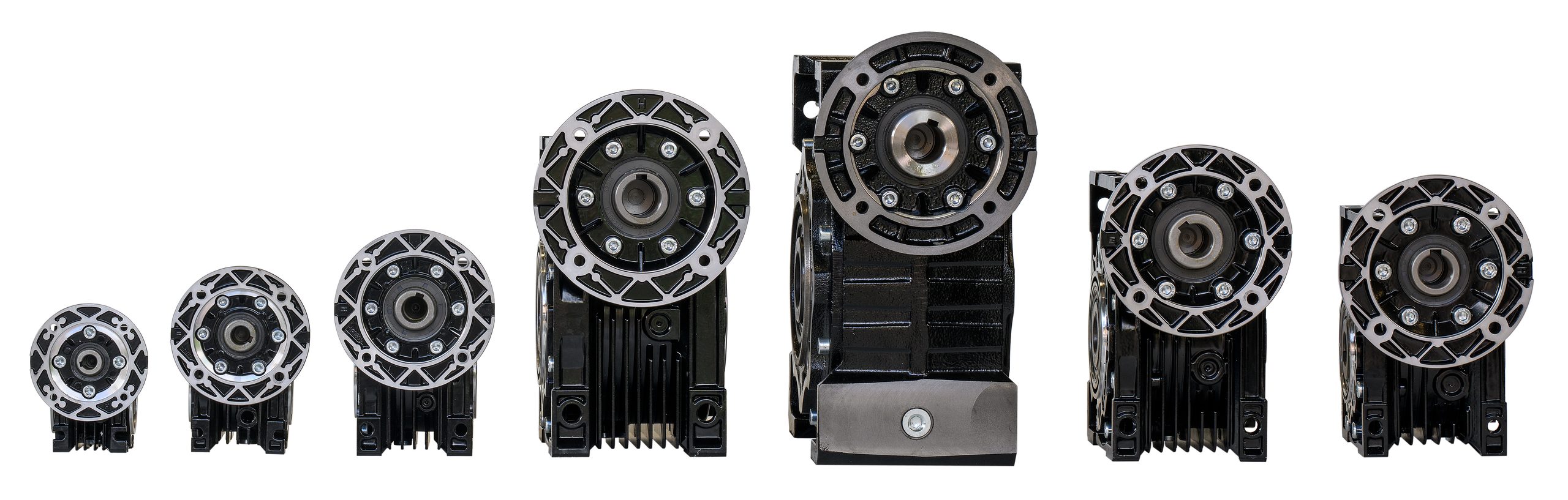

La Serie W comprende una gamma completa di riduttori a vite senza fine, disponibile in diverse taglie e rapporti di riduzione per adattarsi alle differenti esigenze applicative.
| Modello | Rapporti di riduzione | Coppia (Nm) | Potenza in ingresso (kW)* | PAM** |
| W25 | 7.5 – 10 – 15 – 20 – 25 – 30 – 40 – 50 – 60 | 3.8 – 14 | 0.09 | 56 – B14 |
| W30 | 7.5 – 10 – 15 – 20 – 25 – 30 – 40 – 50 – 60 – 80 | 9 – 22 | 0.02 – 0.22 | 56/63 – B14-B5 |
| W40 | 7.5 – 10 – 15 – 20 – 25 – 30 – 40 – 50 – 60 – 80 – 100 | 22 – 52 | 0.18 – 0.55 | 56/63/71 – B14-B5 |
| W50 | 7.5 – 10 – 15 – 20 – 25 – 30 – 40 – 50 – 60 – 80 – 100 | 33 -87 | 0.18 – 0.75 | 63/71/80 – B14-B5 |
| W63 | 7.5 – 10 – 15 – 20 – 25 – 30 – 40 – 50 – 60 – 80 – 100 | 67 – 185 | 0.37 – 1.5 | 71/80/90 – B14-B5 |
| W75 | 7.5 – 10 – 15 – 20 – 25 – 30 – 40 – 50 – 60 – 80 – 100 | 167 – 260 | 0.55 – 4.0 | 71/80/90/100 – B14-B5 |
| W90 | 7.5 – 10 – 15 – 20 – 25 – 30 – 40 – 50 – 60 – 80 – 100 | 184 – 478 | 0.75 – 4.0 | 80/90/100 – B14-B5 |
| W110 | 7.5 – 10 – 15 – 20 – 25 – 30 – 40 – 50 – 60 – 80 – 100 | 344 – 764 | 1.1 – 7.5 | 90/100/112/132 – B14-B5 |
| W130 | 7.5 – 10 – 15 – 20 – 25 – 30 – 40 – 50 – 60 – 80 – 100 | 348 – 1225 | 1.5 – 7.5 | 90/100/112/132 – B14-B5 |
| W150 | 7.5 – 10 – 15 – 20 – 25 – 30 – 40 – 50 – 60 – 80 – 100 | 680 -1610 | 3 – 15 | 100/112/132/160 – B5 |

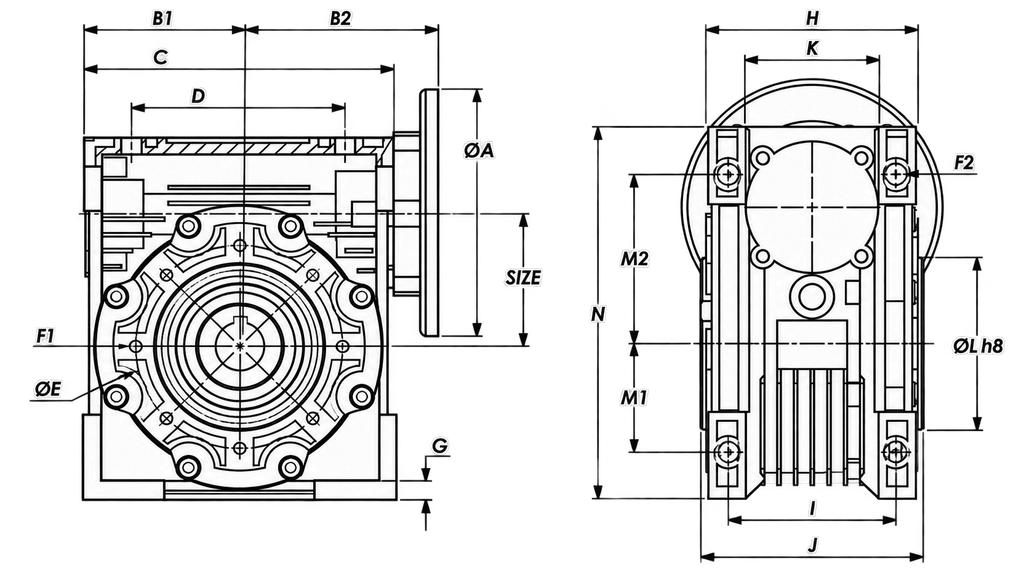

DIMENSIONI D’INGOMBRO
Consulta le dimensioni, le quote d’installazione e i disegni tecnici relativi alle diverse taglie della Serie W.
TABELLA DIMENSIONALE COMPLETA
Consulta tutte le quote dimensionali e le configurazioni disponibili per le diverse taglie della Serie W.
